TK50-CW1电气接点测温装置

1、概述

TK50-CW1电气接点测温装置是一款用于中、高、低压电力系统(110KV、6—35KV 和 0．4KV)和对温度有较高要求的电气接点测温智能化装置。集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准，TK50-CW1电气接点测温装置具有在线采集接点温度（接点数可选定），数据中续单元可根据现场情况进行选配。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS-RTU通讯协议或其它指定通讯协议(选配)，通讯波特率可设置。TK50-CW1在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。面板防护等级IP54、壳体防护等级IP20。

2、型号说明

3、主要功能

1) 多路无线测量温度实时数据显示。
2) 报警温度上、下限设定及数据显示。
3) 多路测量温度温升数据显示。
4) 事件记录功能: 记录最近十二次超高温报警数据,所有数据均带有时标记录。
5) 显示系统当前日期、时间，日期和时间具有润年自动转换功能。
6) 通讯地址和波特率设定功能。
7) 接点测温无线采集、存储、显示及报警功能（需要声报警或光报警设备辅助）。
8）数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。

4、技术参数

1)工作电源：AC85～265V/DC110～300V。
2)测温通道：单机系统，无线方式支持3-45个测温点，红外方式支持3-9个测温点。
3)工作环境温度：-20℃～+70℃；环境温度测量范围：-20℃～＋80℃。
4)工作环境湿度：≤95%RH。
5)报警输出口：无源输出（负载<300W）。
6)电池使用寿命：3-5年。
7)通讯接口：RS-485（隔离），采用MODBUS-RTU 规约协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。
8)无线发射模块与接收模块空旷距离：1、<30米；2、<200米。
9)红外发射模块与接收模块最大距离<5米。
10)RS-485通讯距离：<1200米。
11)触点温度测量范围：-20℃～150℃。
12)温度精度：≤±2℃。
13)液晶显示分辨率：1℃。

5、安装尺寸与接线

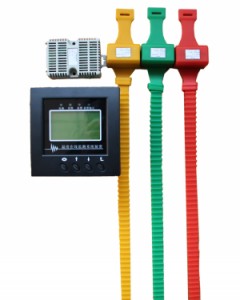

5.1、TK50-CW1 组成

1)数据采集终端（主机）:具有数据显示和设定功能，可当地查看运行状态，查看或设定运行参数；

2)温度数据接收器（已内置在数据采集终端里）；

3)接点测温传感器，典型配置3至9路（最多可配45路接点，选配）。

5.2、数据采集终端安装方式
安装时，应先将 TK50-CW1 四个角的安装卡松开取下，将 TK50-CW1于面板前方推放入安 装孔内 ，然后从后方沿装置的沟槽将安装卡安上并使之挤紧面板,此时装置将牢固地固定在面上。安装注意事项：本产品内部无用户可调元器件,安装时请勿拆开。不要带电作业。避免将装
置置于强干扰源、辐射源、热源附近及粉尘多的地方。

6、测温点数据查看

数据显示区将显示测到的温度值。每按【→】键可向上翻动一屏、每按一次【↑】键可向下翻动一屏，到最后一屏后自动返回第一屏。自动循环显示时，无线测温装置出厂默认为8秒翻动一屏，当没接收到某测温点的温度数据时液晶上相应的位置就会显示。
第1屏(图1): 第一行显示第一路测量的温度是22℃；第二行显示第二路测量的温度为22℃；第三行显示第三路测量的温度为21℃；第四行：01为01屏显示，22表示当前的环境温度为22℃；第五行显示系统当前的时间为10点08分18秒。
第15屏(图2): 第一行显示第43路测量的温度是23℃; 第二行显示第44路测量的温度为22℃;第三行显示第45路测量的温度为22℃; 第四行：15为第15屏显示、23表示当前的环境温度为23℃;第五行显示当前的时间为10点15分18秒。
循环显示到第15屏后自动返回第1屏。如果不按【→】 键,系统会按出厂默认的8秒自动轮显下一屏，轮显时间可以自由设定，范围为0-99秒。

7、接点测温传感器

可以同时测量 3～45 点温度测试点，当测量温度大于设定跳闸和告警值时，本装置输出跳 闸或告警信号。

7.1、表带式接点测温传感器

7.1.1.特点及参数
1.耐温(-40℃～+250℃)阻燃材料制作塑胶表带壳体，防水。
2.壳内的热敏传感器与接点体紧密接触，能准确测量实时温度。
3.无线模块空旷时收发距离 1、<30 米；2 、<2 00 米。
4.红外模块收发数据有方向性，收发距离<5 米。
5. 测温范围-20℃～150℃。

7.1.2接点测温传感器安装

表带式接点测温传感器，分别安装在开关柜进线室和出线室的母排上，安装方式为捆绑式安装。
1.把表带状的测温模块贴在被测物体上。
2.把表带状的测温模块的一端穿过另一端。
3.直到表带状的测温模块紧紧地绑在被测物体上。
4.把延长部分的表带剪掉。
5.安装时柜体要停电。

7.2、环式接点测温传感器

7.2.1特点及参数
1. 采用绝缘阻燃（进口电木）材料制作环体。
2. 可内置高容量锂电池。(电木圆环厚度是 29mm)
3. 环体内的热敏传感器与静触头臂紧密接触，测量触点温度。···
4. 可在 40A~2500A 范围内感应电源取电。(CT 取电电木圆环厚度是 37mm)
5. 重量为 0.48KG。

7.2.2、环式接点测温传感器安装
环式接点测温传感器，安装在开关柜进线和出线的断路器静触头上。

8、运输与贮藏

TK50-CW1 电气接点测温装置运输和拆封不应受到剧烈冲击，应根据 GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。

TK50-CW1 电气接点测温装置应在原包装内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。TK50-CW1电气接点测温装置在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，TK50-CW1电气接点测温装置叠放高度不超过5只。
