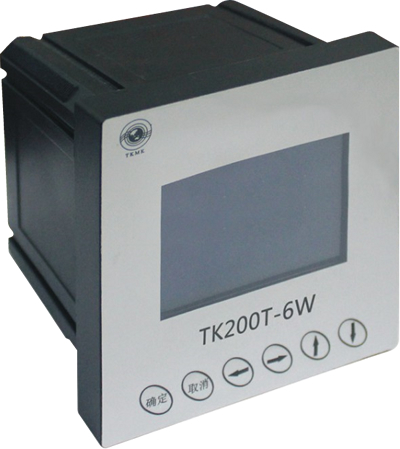

TK200T-3W/6W 测温式多功能仪表
产品概述
TK200T-3W/6W是一款新型多功能网络仪表,不且能够高精度测量三相电网中的所有常用电力参数(三相电压、三相电流、 有功功率、无功功率、视在功率、频率、功率因数、四象限电能、多费率电能等),而且能够测量高低压断路器触头、电缆搭接头等处的实时温度。
TK200T-3W/6W新型多功能网络仪表,作为一种先进的智能化、数字化的电网前端采集元件,能够实现电量和温度双测双显功能,为电力系统、工矿企业、公共设施、智能大厦等电力智能监控提供更全面支持。
TK200T-3W/6W新型多功能网络仪表,对断路器触头、电缆搭接头等处温度的测量数据采用无线方式传输,相对于有线传输方式,因为现场无接线,所以安全性、可靠性大大提高,尤其在10KV即以上的配电等级更显优势。

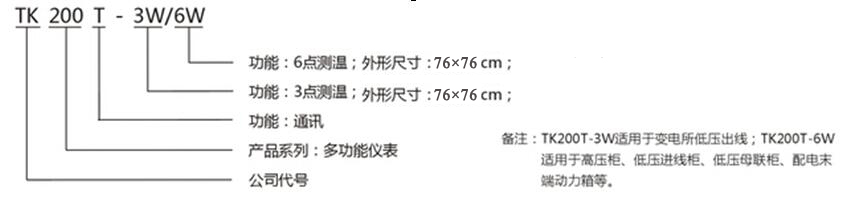

型号说明
主要特点
1.集电量测量、计量与测温功能于一体
2.全电量测量与0.5级高精度计量
3.实时监测系统情况,预警非正常运行状态
4.大液晶显示,便于数据产看和装置整定
5.工业级芯片设计,处理速度高
6.结构设计精巧,性价比高
7.滑块式设计,安装方便
8.配置电气测温和报警功能
9.配置接点式电能脉冲输出,用于校对电能精度
10.无线传输测量方式
典型应用
建筑智能用电系统
建筑能耗监测系统
工业智能用电系统
工业企业能源管理系统
工业变电站(发电厂)自动化系统
工业低压电动机智能化保护监控系统
发电厂厂用电气监控管理系统

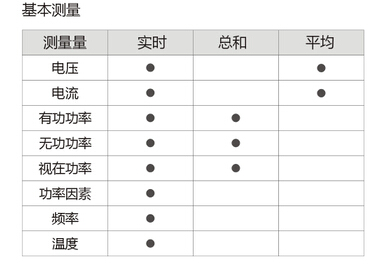

测量与计量
温度探测
由于过载、敷设环境、安装原因、参数匹配及产品质量等综合因素引发的断路器触头式电缆搭接头等处长期过流温升可能产生的故障隐患,装置能够提供及时的温度探测和声光报警。装置最多可以接受6路温度,温度保护需外配专用测温探头,根据采集的温度信号和设定的温度动作值比较判断是否启动温度报警。
报警功能
温度探测能提供报警功能
通过蜂鸣器、LED灯和液晶屏报警显示等方式提示用户及时处理事件。声音信号可根据报警类别分类自行设置。
开关量输出
装置可选配1-4路DO,用于监控报警输出、脱扣输出、越限监视输出等功能。
通信
TK200T-3W/6W可选配2路RS-485通信接口,接入各种监控网络中,实现与上位机监控系统或监控设备的实时通信。
接口类型:RS-485,2线方式
工作方式:半双工
通信速率:1200~19200bps
通信规约:Modbus
特点:光电隔离和浪涌保护
装置自检
装置可进行上电自检和运行自检。

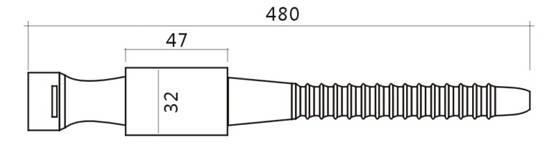

表带式探测器
外置测温探头,用于探测高低压断路器触头、电缆搭接头等处的温度。表带式设计,安装简单方便。
主要技术指标
工作电源
直流:额定220V/110V,允许偏差±20%
交流:额定220V,允许偏差±20%
交流输入
额定电压:380V
额定电流:5A或1A
频率:50Hz
开关量输出
电磁式继电器
触点容量:250VAC/3A,30VDC/3A
功率消耗
交流电流回路:1.2倍额定电流,连续工作20倍额定电流,允许1s
交流电压回路:1.2倍额定电压,连续工作20倍额定电压,允许1s
温度探测器
测温通道:TK200T-3W无线方式支持3个测温点;TK200T-6W支持6个测温点。无线发射模块和接受模块空旷距离:不小于30米。无线发射模块电池使用寿命3-5年。
触电温度测量范围:-20OC-150OC。蜂鸣器报警声强75dB(正前方1m处测量)
工作环境
环境温度:-25~+70℃
相对湿度:5%~95%(无冷凝或结冰)
大气压力:70~106 kPa
