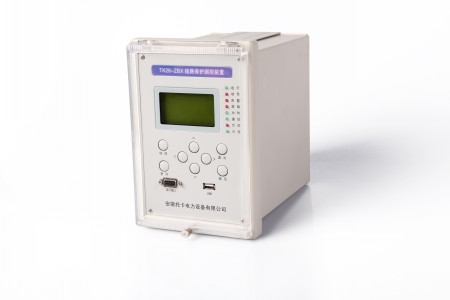

TK28-BZT 备用电源自动投切装置

2 原理说明

2.1 自投方式一 （母联自投）

1) 正常运行时，两段母线分列运行，两台变压器各带一段母线。当某一进线电源故障或因其它原因被断开，母联开关应自动投入，且只允许动作一次。

2) 进线开关手动跳闸，或装置未充电，或有外部闭锁时，母联开关应不自动投入。
3) 充电条件：Ⅰ母Ⅱ母均三相有压，1ZKK、2ZKK 在合位，3ZKK 在分位。充电条件满足 15S 后完成充电，备自投准备好。
4) 放电条件：Ⅰ母Ⅱ母均三相无压或 3ZKK 在合位或有外部闭锁开入量。放电条件满足后瞬时完成放电，备自投未准备好。
5) 母联备用#1 进线开关（3ZKK 备用 1ZKK）Ⅰ母无压或 1ZKK 跳位且 1TA 无流，Ⅱ母有压则经延时跳 1ZKK，确认 1ZKK 跳开后(1ZK在 K跳位且1TA无流)，合3ZKK。
6) 母联备用#2 进线开关（3ZKK 备用 2ZKK）Ⅱ母无压或 2ZKK 跳位 2TA 无流，Ⅰ母有压则经延时跳 2ZKK，确认 2ZKK 跳开后(2ZKK在跳位且2TA无流)，合3ZKK。
7) 两相三段式电流保护：Ia > Izd 或 Ic > Izd 经整定的延时跳闸
8) 后加速段保护：母联开关合上后在整定的后加速有效时间内监视流过母联开关的电流，若 Ia > Izd或Ic >Izd经整定的延时跳闸。否则在整定的后加速有效时间后，后加速段自动退出。
9) PT 断线告警：母线最大电压和最小电压差超过额定电压的 30%且延时 3 秒认为 PT 断线（两相断线或单相断线）。或者进线有压、进线开关在合位且母线低压，则认为PT断线（三相断线）。PT 断线可以选择为只发信或闭锁备自投。为了使 PT 两相断线电压不全失，应当把 PT接入装置。

2.2 自投方式二 （进线恢复）
1) 正常运行时，#1（#2）进线带两段母线，# 2（#1）进线因故障停电。1ZKK（2ZKK）、3ZKK 在合位，2ZKK（1ZKK）在分位。当# 2（#1）进线电源恢复时，跳 3ZKK，合 2ZKK（1ZKK）。
2) 充电条件：Ⅰ母Ⅱ母均三相有压，1ZKK（2ZKK）、3ZKK 在合位，2 ZKK（1ZKK）在分位。充电条件满足 15S 后完成充电，备自投准备好。
3) 放电条件：Ⅰ母Ⅱ母均三相无压或 2ZKK（1ZKK）在合位或有外部闭锁开入量。放电条件满足后瞬时完成放电，备自投未准备好。
4) #1 进线电源自动恢复Ux1 有压则经延时跳 3ZKK，确认 3ZKK 跳开后，合 1ZKK。
5) #2 进线电源自动恢复Ux2 有压则经延时跳 3ZKK，确认 3ZKK 跳开后，合 2ZKK。

2.3 自投方式三 （进线互投）

1) 正常运行时，#1（#2）进线带工作母线，#2（#1）进线作备用。1ZKK（2ZKK）在合位、2ZKK（1ZKK） 在分位，2ZKK（1ZKK）作备用。当#1（#2）进线电源故障或因其它原因被断开，#2（#1）进线开关应自动投入，且只允许动作一次。
2) 进线开关手动跳闸，或装置未充电，或有外部闭锁时，备用进线开关应不自动投入。
3) 充电条件：工作母线三相有压(I 母与 II母至少有一个有压)，# 2（#1）线路有压。1ZKK（2ZKK）在合位，2ZKK（1ZKK）在分位。
充电条件满足 15S 后完成充电，备自投准备好。

4) 放电条件：2ZKK（1ZKK）在合位或#2（#1）线路无压或外部闭锁开入量。放电条件满足后瞬时完成放电，备自投未准备好。
5) 备自投闭锁条件：
5.1) 1ZKK 或 2ZKK 手跳。
5.2) 外部开入量闭锁(4X21，4X22，4X23，4X24)。
5.3) 备自动作失败。
5.4) 开关位置异常。
5.5) Ⅰ母 TV 断线告警。
5.6) Ⅱ母 TV 断线告警。解除闭锁，需要闭锁排除且备自投复归。
6) #2 进线作备用（2ZKK 备用1ZKK）工作母线无压、Ux2 有压，则经延时跳 1ZKK，确认 1ZKK 跳开后(1ZKK 在跳位且 1TA 无流)，合2ZKK且闭合起动进线＃2后加速节点。
7) #1 进线作备用（1ZKK 备用 2ZKK）工作母线无压、Ux1 有压，则经延时跳 2ZKK，确认 2ZKK 跳开后(2ZKK 在跳位且 2TA 无流) ，合1ZKK且闭合起动进线＃2后加速节点。

2.4 附加说明
1) 如不需要高压侧联跳低压侧功能，高压侧开关(1DL,2DL)位置接点可不接进装置，但高压侧联跳低压侧功能退出。
2) 备自投闭锁条件：
2.1) 1ZKK 或 2ZKK 手跳
2.2) 外部开入量闭锁(3X7，3X8)
2.3) 备自动作失败
2.4) 开关位置异常
2.5) Ⅰ母 PT 断线告警
2.6) Ⅱ母 PT 断线告警
3) 解除闭锁，需要闭锁排除且备自投复归。
4) 外部闭锁开入量可接 I 母 PT 小车位置，II 母 PT 小车位置，PT 空开辅助节点等需要闭锁备自投功能的节点。
5) 进线 I 恢复功能投退：进线 I 恢复投退和进线 I 恢复硬压板(3X9)任一个投入，则此功能投入。若用户始终投入此功能，则投入进线 I 恢复投退就可，不用设置进线 I 恢复硬 压板。若用户有可能退出此功能，则退出进线 I 恢复投退，设置进线 I 恢复硬压板。

6) 进线 II 恢复功能投退：原理同进线 I 恢复功能投退。
